Молниезащита летательных аппаратов

На кафедре проводится работа в области молниезащиты летательных аппаратов по следующим направлениям:

• Исследование проблемы молниезащиты носовых обтекателей самолетов.

По статистике более 33 процентов ударов молнии в самолет приходится как раз в носовую часть самолета, где находится носовой диэлектрический обтекатель, основным назначением которого является защита антенных устройств радиолокационных станций от воздействия окружающей среды в условиях полета. Помимо этого, носовой обтекатель является важным аэродинамическим элементом самолета. Материалы, используемые для изготовления носовых обтекателей самолета, должны обладать низкой относительной диэлектрической проницаемостью (материал обтекателя должен быть радиопрозрачным, для того чтобы не изменять существенным образом амплитуду и фазу проходящей сквозь него электромагнитной волны) и высокой механической прочностью, но, к сожалению, низкая относительная диэлектрическая проницаемость и высокие прочностные характеристики, часто являются взаимоисключающие свойствами.

Если при воздействии грозовых облаков и/или попадании молнии в обтекатель самолета произойдет его электрический пробой, и он разрушится, то это может привести к катастрофическим последствиям. Во-первых, разрушение диэлектрической оболочки обтекателя самолета встречными газодинамическими потоками воздуха после электрического пробоя ведет к существенному ухудшению аэродинамических свойств самолета. Во-вторых, после разрушения обтекателя и во многих случаях, когда носовой обтекатель выдержал удар молнии и не повредился, система радиолокации и навигации, находящаяся под обтекателем самолета, может выйти из строя полностью или частично и не сможет нормально функционировать.

Поэтому исследование механизмов воздействия молнии и грозовых облаков на носовые радиопрозрачные обтекатели самолетов и установленное внутри них радионавигационное оборудование является важной и актуальной задачей

• Компьютерное моделирование электрических полей воздействующих на носовые обтекатели самолетов при помощи специально разработанного ПО «RadomeJetField».

Программа RadomeJetField, разработанная на кафедре ТЭВН, предназначена для расчета электрического поля от заряженного аэрозольного облака, создаваемого на экспериментальном комплексе кафедры. Она позволяет выполнить расчеты (определить потенциал электрического поля, абсолютное значение напряженности, составляющие напряженности электрического поля) в любой точке открытого пространства или аэрозольной камеры с учетом диэлектрического обтекателя, на поверхностях которого могут накапливаться заряды разного знака и представить результаты расчета в виде графиков.

• Испытания носовых обтекателей самолетов в условиях, приближенных к реальной грозовой ситуации , с помощью экспериментально-измерительного комплекса «ГРОЗА»

Применение установки «ГРОЗА» открывает новые возможности и расширяет круг решаемых задач по определению молниепоражаемости и молниезащищенности наземных объектов и летательных аппаратов. В отличие от традиционно применяемых для этих целей генераторов импульсных напряжений, проведение подобных испытаний с использованием заряженных аэрозольных облаков с потенциалами в несколько мегавольт позволяет создать условия, максимально приближенные к условиям поражения объектов естественной молнией. С увеличением масштаба создаваемых заряженных облаков появляется возможность проведения натурных испытаний действующих объектов в полевых условиях, что практически невозможно при использовании генераторов импульсных напряжений. При анализе проблем молниезащиты различных объектов использование заряженных аэрозольных облаков позволяет решить следующие задачи:

1. проанализировать условия возникновение восходящего или встречного лидера с объектов, находящихся в воздухе и на поверхности земли;
2. определить места и вероятность поражения объектов молнией и очертить их зоны защиты;
3. исследовать процессы ориентации каналов молнии на заземленные и изолированные объекты;
4. исследовать роль объемных зарядов, формируемых при коронном разряде с объектов;
5. исследовать взаимное влияние летательных аппаратов, рельефа местности и расположенных на ней объектов и слоистых, кучевых и грозовых облаков;
6. проанализировать влияние формы молниеотвода или объекта удара на места поражения молнией и оценить общую степень его молниезащищенности.

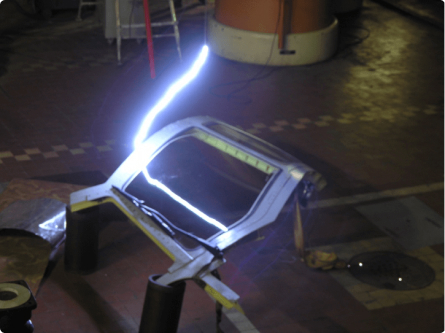

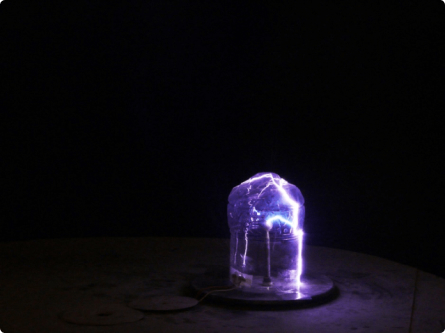

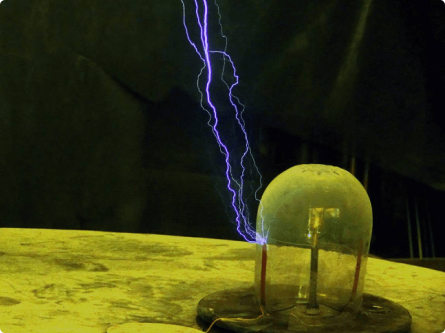

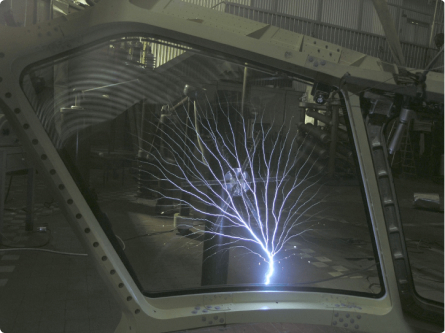

Испытания элементов летательных аппаратов с помощью генератора импульсных напряжений.

Темников А.Г., Черненский Л.Л., Орлов А.В., Герастенок Т.К., Антоненко С.С. Устройство для молниезащиты носового обтекателя самолета и находящейся под ним антенны. Патент на изобретение РФ № 2466912 С1 от 20.11.2012.

Разработка научно-технических и научно-технологических решений по совершенствованию молниезащиты объектов нефте- и газодобычи в шельфовой зоне

Физическое моделирование различных форм разряда (от диффузного до главного) из искусственных облаков заряженного водного аэрозоля с целью исследования их излучения в радиочастотном диапазоне и диапазоне гамма-излучения. Исследование возможностей переноса полученных результатов на реальную грозовую ситуацию (линейные нисходящие и облачные молнии, "sprites, elves, blue jets, superbolts") и определения параметров этих форм грозовых разрядов на основе дистанционных измерений в радиочастотном и гамма- диапазонах

Определение стойкости электронных устройств, средств связи, навигации, сигнализации, приборов и систем, содержащих электронные компоненты, к прямому или косвенному воздействию грозовых облаков и разрядов молнии с использованием искусственных облаков заряженного водного аэрозоля и генераторов импульсных напряжений и токов

Создание экспериментальных комплексов с использованием искусственных заряженных аэрозольных облаков для физического моделирования процессов поражения молнией промышленных и гражданских объектов, зданий и сооружений на масштабных макетах и реальных объектах с целью совершенствования их молниезащиты и электромагнитной совместимости

Разработка электростатических методов локализации, подавления и ускоренного осаждения экологически вредных аэрозольных выбросов в атмосферу при аварийных ситуациях, природных (например, при вулканических извержениях) и техногенных катастрофах с применением сильно заряженных аэрозольных потоков

Совершенствование молниезащиты воздушных линий электропередачи, проходящих в районах с высоким удельным сопротивлением грунта. Разработка экспериментального комплекса для исследования искровых процессов при растекании токов молнии с заземлителя

Разработка экспериментального комплекса для испытаний ОПН в соответствии с требованиями НТД, исследования характеристик ОПН. Совершенствование молниезащиты ЛЭП с помощью подвесных ОПН
