Уникальная научная установка "Генератор тока молнии четырехкомпонентный (ГТМ-4)
Характеристики
Назначение генератора:
Генератор тока молнии четырехкомпонентный (ГТМ-4) предназначен для проведения испытаний на молниестойкость объектов, подвергающегося прямому воздействию молнии, в соответствии с требованиями российских и международных стандартов.

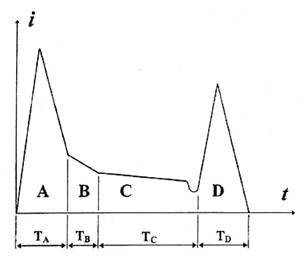

Технические характеристики ГТМ-4 формирует следующие нормированные импульсы тока, используемые для испытаний на молниестойкость: компоненты тока молнии А, В, С и D (рис.1):
TA ≤ 500 мкс
TВ ≤ 5 мс
0,25 с < TС < 1 с
TD ≤ 500 мкс
Компонент A - импульс тока первого обратного разряда:
| Параметр | Величина |
| Амплитуда тока | 5-200 кА (±10%) |
| Длительность фронта | 4 мкс (±10%) |
| Длительность импульса | 70 мкс (±10%) |
| Длительность воздействия | До 500 мкс |
| Интеграл действия | (0,125-2)·106 А2·с (±20%) |
Компонент B - промежуточный ток:
| Параметр | Величина |
| Амплитуда тока | 2 кА (±10%) |
| Длительность воздействия | 5 мс |
| Переносимый заряд | 10 Кл |
Компонент С - постоянный ток:
| Параметр | Величина |
| Амплитуда тока | 200-800 А |
| Длительность воздействия | 0,25-1 с |
| Переносимый заряд | До 200 Кл (±20%) |
Компонент D - импульс тока первого обратного разряда:
| Параметр | Величина |
| Амплитуда тока | 100 кА (±10%) |
| Длительность фронта | 2 мкс (±10%) |
| Длительность импульса | 35-50 мкс (±10%) |
| Длительность воздействия | До 500 мкс |
| Интеграл действия | (0,0625-0,25)·106 А2·с (±20%) |
Форма тока компонент А и D может быть как униполярной, так и колебательной. Ток компонент В и С имеет униполярную форму. Порядок применения компонент А, В, С и D определяется для каждого конкретного случая, при этом могут использоваться как отдельные составляющие, так и сочетания двух или более составляющих.

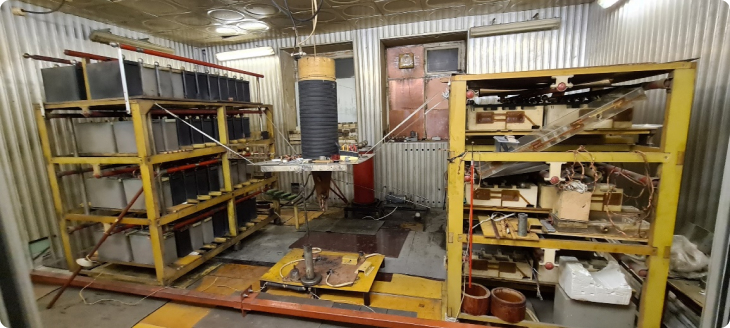

ГТМ-4 выполнен по комбинированной схеме и позволяет получать одновременно высокое напряжение и большие токи, необходимые для исследований и испытаний. ГТМ-4 состоит из двух генераторов импульсной составляющей (компоненты тока А и D) и генератора промежуточной и постоянной составляющих тока молнии (компоненты тока В и С).
Блоки импульсной составляющей могут работать параллельно и одновременно либо последовательно с задержкой во времени между импульсами до 1 секунды.
Для осциллографирования и контроля тока, протекающего через испытуемый объект, генератор комплектуется измерительным шунтом.
